[口水] [原创]M50班机组改造

很多人都在担心班机组不够结实，多用一段时间就爆了，为了彻底解决这个问题，俺拆了50的班机组，请一个搞机械的朋友帮忙测绘出图纸，并根据原来的弱点，强化了结构。


此主题相关图片

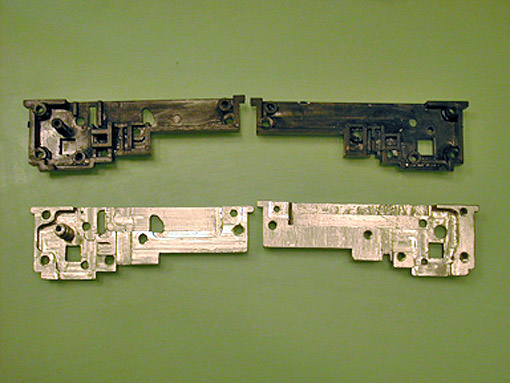

这是用铝合金整块切削出来的班机组，上面的是原来的。因为是样品，外观做得不是很精细。


此主题相关图片

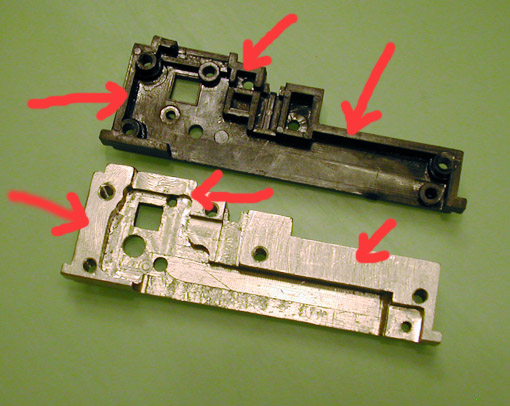

经过仔细研究后做出来的东西，大家可以看到红箭头所指的地方和原来的有很大的不同，强度足够了吧？


此主题相关图片

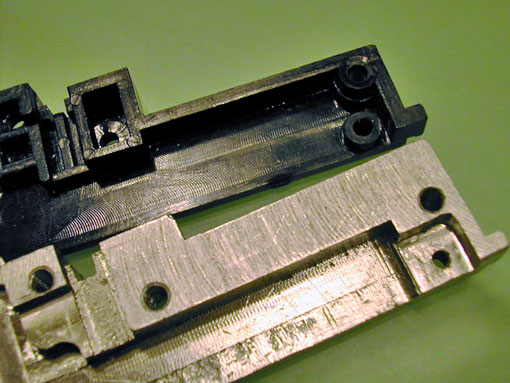

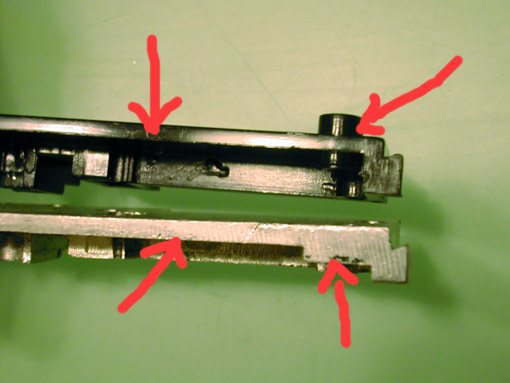

看看这个特写，左边的箭头就能明显看出加厚了。右边的箭头是那个受力的轴孔，是在整块铝上直接打孔，呵呵，这下不用担忧暴了吧。


此主题相关图片

11这是特写，可以看出和原来的巨大差别。


此主题相关图片

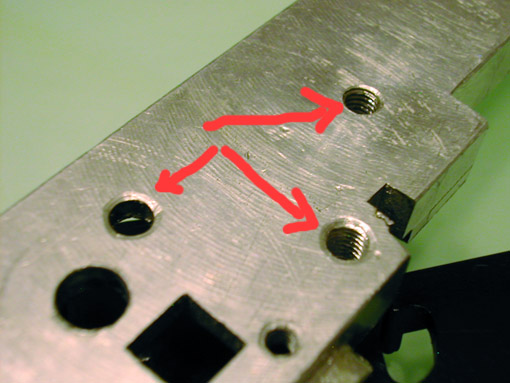

原来的班机组是用一面螺母另一头螺丝穿过来固定的，不方便拆装，现改和波箱一样，直接在一半打孔钻出螺纹，另外两个轴孔也改为一面钻出螺纹，旋入螺丝就可当轴固定了，还起到了加强的作用，等于说整个扳机组是用七个螺丝固定的。

嘿嘿，看了不要口水啊

考,又删帖了,果然是个鸡肠小肚.......C2这种地方不去也罢.

呵呵...人家当你是做金属配件的广告，当然处理你了....C2是私人领地哦.....

管用吗?
